1．功能简介
稀土元素分布形式图又称增田彰正-科力尔图解，是地球化学研究中常用的稀土元素图解。本程序具有如下主要功能：
① 程序具有对球粒陨石、北美页岩和大洋玄武岩（MORB）、原始地幔、上地壳、下地壳、大陆地壳和大地壳等多种标准进行标准化作图的功能。
② 可以任意修改图形的大小（既可以用鼠标随意拖放也可准确地设定其尺寸）；
③ 可以方便地设置、修改每一条分布型式曲线的格式 (包括点形状、大小和颜色及线型)；
④ 在进行标准化过程中，同时计算了相关稀土元素的参数，包括ΣREE、ΣLREE、ΣHREE、LREE/HREE、LaN/YbN、δEu、δCe等
⑤ 所绘的图形可以方便地复制到 Word 及WP 等文档中，以实现图文混排，也可以复制到其它Office文档如PowerPoint 中，实现资源共享。

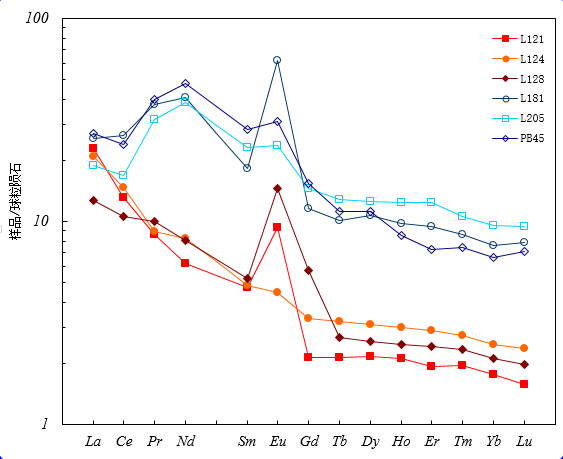

以下是样图：
2．启 动
点击“GeoKit"菜单中的“稀土元素分布型式图”选项(下图)可打开本程序。
3．认识工作窗口（界面）
1)
工作表：本程序所在工作薄含有两个可见工作表，即“原始数据”和“××标准化”，前一表放置原始数据，后一工作表存放标准化后的数据及相应的图形。另外，还有一个系统数据工作表(用户不可见)，用于存放用户标准化数据。
2) 工作表菜单与工具栏
本程序对系统菜单和工具栏进行修改，屏蔽了系统工具栏，系统菜单只保留了前三项，如下图所示：
4．数据准备
本程序要求稀土元素按元子序数的顺序排列，其中61号元素钷（Pm，介于Nd与Sm之间）无分析结果，在数据表中不占位置（但在分布型式图中留有一空位）。 下表为原始数据样表。
稀土元素分布型式图数据样表
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
P |
|
1 |
样品号 |
样品名 |
La |
Ce |
Pr |
Nd |
Sm |
Eu |
Gd |
Tb |
Dy |
Ho |
Er |
Tm |
Yb |
Lu |
|
2 |
R90 |
玄武岩 |
18.6 |
29.5 |
3.79 |
17.10 |
4.30 |
1.56 |
5.69 |
1.00 |
6.81 |
1.45 |
3.97 |
0.61 |
3.44 |
0.52 |
|
3 |
R104 |
玄武岩 |
15.3 |
23.0 |
3.26 |
14.60 |
3.91 |
1.35 |
5.26 |
0.91 |
6.53 |
1.20 |
3.70 |
0.62 |
3.54 |
0.52 |
|
4 |
R126 |
玄武岩 |
7.54 |
14.0 |
1.73 |
8.81 |
2.63 |
1.12 |
3.73 |
0.70 |
4.55 |
0.94 |
3.23 |
0.43 |
2.61 |
0.30 |
5．标准化图／绘新图

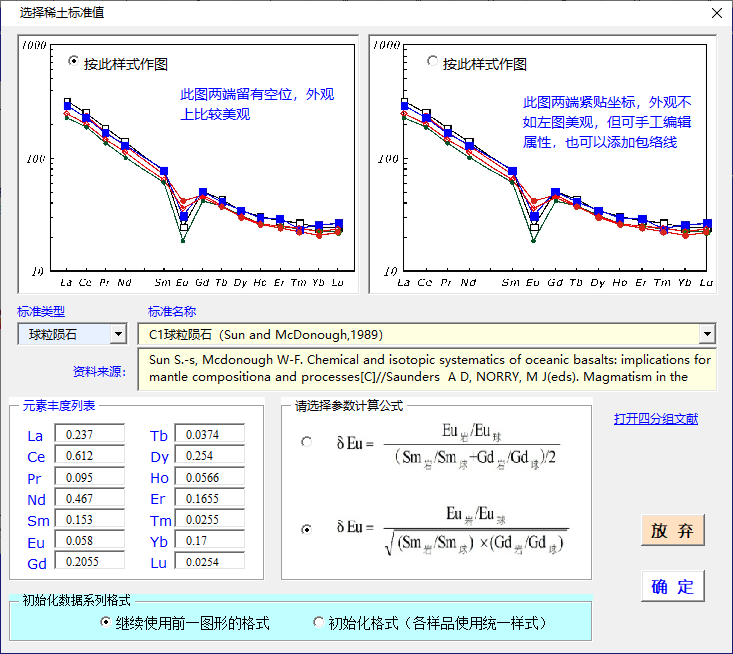

对于一组新数据，你首先要对原始数据进行标准化，点击“标准化图”按钮， 会弹出出下窗口。
窗口中有如下选项：
1）图形样式：软件提供了两种样式（如上图所示），默认的是第一种样式。
2）标准数据：本系统内置了多种标准数据，同是也为用户预留了“自定义”标准的空间（如下图所示）：
同一类标准有多组数据可以选择(详见 标准化数据管理）。选定好标准后，元素丰度栏会显示该标准的具体数值（见上图的“元素丰度列表”区）
3）δEu和δCe的计算方法选择。这两个参数都有两种计算公式，第一个公式是曾经使用比较多的，而第二个公式才是正确的。
4）预设格式设置：通常前一幅图是设置有格式的，这些格式会被记录下来。新制作的标准化图可以继承前一幅图的格式，也可以重新设置格式。
在进行标准化过程中，程序会自动计算常用的稀土元素参数，包括：包括ΣREE、ΣLREE、ΣHREE、LREE/HREE、LaN/YbN、δEu、δCe以及四分组参数等。值得注意的是，由于这些参数大多与选择的标准化值有关，所以，采用不同的标准化值，其计算结果会有所不同 。
本程序不要求将数据放到程序所在的工作薄文件中。在含有宏（程序）的工作薄打开后（其标志是存在上述工作菜单）任一符合格式要求的工作薄（表），只要处在活动状态（即可见状态），均可进行绘图操作，在执行了“标准化图”操作后，程序将自动把当前活动状态工作表中的数据复制到程序所在的工作薄之“原始数据”工作表中。随后会弹出一对话框，列出所有的样品，要求选择样品。
6．图形修饰
点开图形修饰菜单（下图）可以看出有以下选项：
单击
按钮或右图中的菜单项，可对已标准化的数据重新作图。此按钮的功能与“标准化图”相同，只是省略了对原始数据的标准化过程。
1)

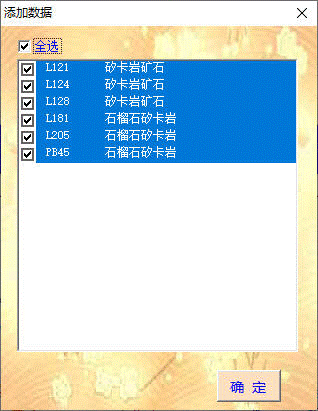

添加数据：在当前图中添加数据（线），单击相关按钮
，弹出一选择样品对话框(下图左)，其中的样品列表为还未上图的样品（图中已有的样品不被显示），选中要添加的样品，点击“确定”即可。

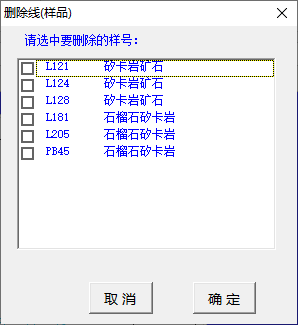

2) 删除数据：从当前图中删除部分样品（线）,单击相关按钮
，弹出一选择样品对话框(下图右)。对话框列出了图中的所有样品，选择要删除的样品后点击确定，即可将其从图中删除（删除后还可用添加命令将其添加到图中）。
3) 设置数据点（线）的格式：点击图形修饰菜单中的

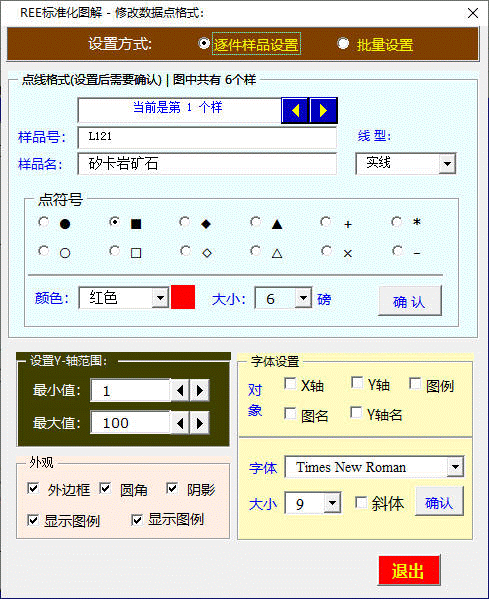

选项，会弹出数据系列格式设置窗口（下图）
自动完成的图形已为每个样品选择了一种不同的符号。此功能可让您进一步设置各样品的数据格式，包括点的符号（形状）、大小、颜色，线型（有实线、虚线、点线、点划线、双点划线等多种）和线的颜色（线的颜色可以与点的颜色不同）。
4) 设置y-轴：设置Y-轴的最大值和最小值。自动绘图过程已确保图中的所有点都在图框范围内，但有时（如因对比的需要）需要调整最大值和/或最小值。“设置y-轴”按钮即为实现这一功能而设置。

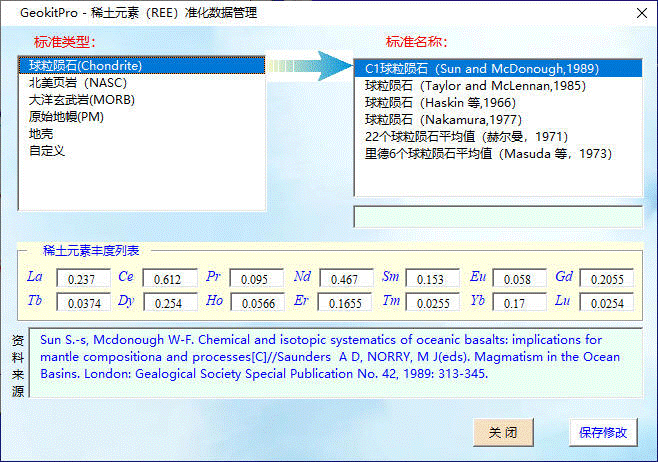

系统已经给出了球粒陨石、北美页岩和大洋玄武岩（MORB）、原始地幔、上地壳、下地壳、大陆地壳和大地壳等多种标准化方式有关标准，且同一种标准化方式给出了多组标准值(如球粒陨石 给出了6组标准值）供用户选择。如果您仍然感觉不够，您还可以自己组织标准类型及标准值，其方法是点击“标准化图(S)”→自定义标准化→标准化值管理(下图)，显示自定义标准化值管理工作表(下图)。
标准数据管理窗口
如果单击“文件”菜单中的“保存”命令，或单击原Excel 工具栏中的“保存”按钮，可将当前工作薄保存，所保存的内容包括当前可见的工作表和不可见（隐藏）的工作表，同时也会将宏（程序）一并保存。这样做的缺点是 ①工作薄占用磁盘空间大，一个“稀土元素分布型式图”工作薄一般为200K左右；② 由于工作薄带有宏，打开该工作薄时会自动运行宏，而运行宏的过程中需要检查相应的配置文件（缺少配置文件时会自动出），因此，在没有安装“稀土元素分布型式图”程序的机器上将无法打开此文件。应当避免使用原系统的保存工具保存文件。
